超高速トリーマ、YT-NHタイプは群を抜く稼動性と消音効果を誇り、国際的にも圧倒的な支持と信頼をいただいています。 その機構による消音はたゆまぬ技術と研究の成果の賜物であり、ムダのない設計構造は、豊富なキャリアとユーザーサイドに立った立場から生まれたものです。 高い安全性とともに、トリーマにおけるトラブルの原因を解決し、稼動性と消音を重視した最新鋭機です。

特徴・設計構造

a ) ドライビングメカニズム

フライホイルはモーターより直動式です。 従来の様に歯車による騒音は出ません。

b ) 簡単な工具取付

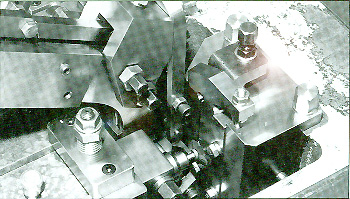

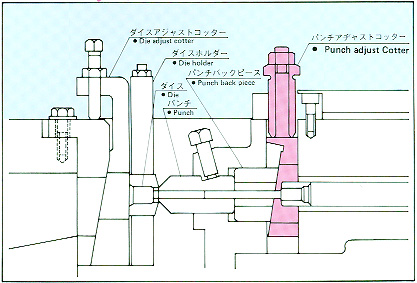

工具のセッティングはYT – 2NH型についてはダイス側、パンチ側共アジャストコッター方式に依ります。 YT – 3NH、YT – 4NHに関しては、ダイス側の工具セッティングはアジャストコッター方式ですが、パンチ側はバックピースの取替えによっていずれも簡単に行えます。
( 3NH、4NH、5NH、パンチアジャストコッターは特別に取付け可能です。 )

c ) ケリ出し機構

ケリ出し機構は複合カム( ダブルカム )式で、ケリ出しレバー等による音は小さくなりました。

d ) トランスファー機構

トランスファーフィンガーはシュートより流れて来たボルトブランクをダイレクトでパンチに送り込む方式です。

e ) スピードコントロール

主電動機は無段変速機が取り付けてあり、速度の測定ができます。

f ) 潤滑油

潤滑油は潤滑給油方式です。

特別付属品

仕様

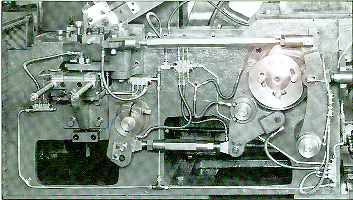

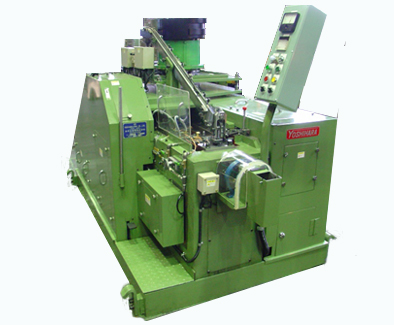

標準タイプ

	YT-1 NH	YT-2 NH	YT-3 NH	YT-4 NH	YT-5 NH
軸径	M-3～5	M-6～8	M-8～10	M-10～12	M-12～16
首下最長	30mm	50mm	60mm	75mm	100mm
毎分加工数	180～250PCS	150～250PCS	150～220PCS	100～160PCS	60～120pcs
主なモーター	1.5kw(2PH)	3.7kw(5HP)	5.5kw(7.5HP)	7.5kw(10HP)	11Kw(15HP)
ホッパー	パーツフィーダー	ロータリーホッパー	ロータリーホッパー	ロータリーホッパー	ロータリーホッパー
オイルポンプ	0.2kw(1/4HP)	0.2kw(1/4HP)	0.2Kw(1/4HP)	0.2kw(1/4HP)	0.2kw(1/4HP)
重量	1,000kg	1,800kg	2,800kg	3,500kg	5,500kg
据付面積	L 1,360mm W 650mm H 1,340mm	L 1,950mm W 1,100mm H 1,800mm	L 2,150mm W 1,200mm H 1,770mm	L 2,450mm W 1,300mm H 1,900mm	L 3,000mm W 1,600mm H 2,100mm

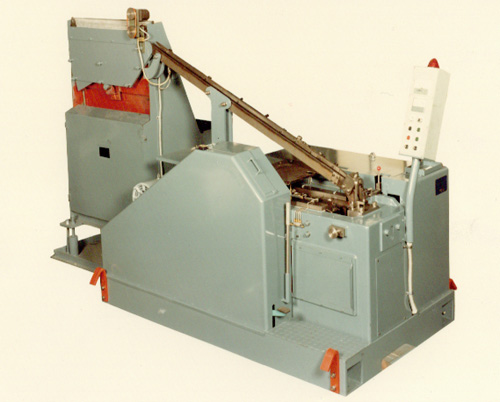

ロングタイプ

	YT-3 NHL	YT-4 NHL	YT-4 NHXL	YT-5 NHL
軸径	M-8～10	M-10～12	M-10～12	M-12～16
首下最長	100mm	125mm	160mm	150mm
毎分加工数	80～150PCS	60～120PCS	60～100PCS	50～80PCS
主なモーター	5.5kw(7.5HP)	7.5kw(10HP)	7.5kw(10HP)	11kw(15HP)
コンベアー	スライドコンベアー	スライドコンベアー	スライドコンベアー	スライドコンベアー
オイルポンプ	0.2kw(1/4HP)	0.2kw(1/4HP)	0.2Kw(1/4HP)	0.2kw(1/4HP)
重量	3,200kg	4,000kg	4,200kg	6,000kg
据付面積	L 3,000mm W 1,600mm H 1,700mm	L 3,600mm W 1,800mm H 1,950mm	L 3,800mm W 1,800mm H 2,100mm	L 4,500mm W 2,100mm H 2,300mm

Lタイプはロングトリーマーです。コンベアーがつきます。
